Диаметр пробиваемых скважин без расширителя, мм, не менее
130
Диаметр пробиваемых скважин с расширителями, мм, не менее
200
Длина пробиваемых скважин, м, не более
40
Длина забиваемой трубы, м, не более
20
Энергия единичного удара, Дж
250 (+-10%)
Частота ударов, Гц
6,2 (+-10%)
Рабочее давление сжатого воздуха, МПа
0,6 (+-0,06)
Расход сжатого воздуха, куб.м/мин
0,073
Скорость пробивания скважины, м/мин
0,0049
Скорость забивания трубы, м/мин
0,013 (без расширителя)
Габаритные размеры (без расширителя и шланга), мм
длина 1500, диаметр 130
Масса (без расширителя и шланга), кг
90
Особенности

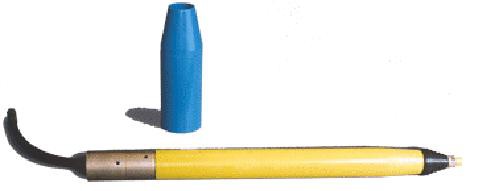

Пневмопробойник реверсивный ИП4603А представляет собой устройство, позволяющее механизировать проходку скважины в грунте и забивание стальных труб в грунт в основном при бестраншейной прокладке подземных коммуникаций.
Проходка скважин и забивание труб осуществляется за счет деформации (уплотнения) грунта в стороны от оси скважины (трубы).
Зона практически ощутимых деформаций грунта не превышает пяти диаметров скважины (трубы).
Точность проходки скважины (забивание трубы) зависит от точности прицеливания при пуске устройства и свойств грунта.
После внедрения машины (трубы) в грунт корректировка невозможна.
Пневмопробойник ИП4603А работает от стационарного или передвижного источника воздуха.
Пневмопробойник предназначен для пробивания сквозных и глухих горизонтальных, наклонных и вертикальных скважин Ø130мм и сквозных скважин Ø200мм (с применением расширителя) в уплотняемых грунтах, а также для забивания в грунт или предварительно пробитую скважину стальных труб с внутренним диаметром 100 - 120мм.
Модель ИП4603АМ имеет возможность затягивать полиэтиленовую трубу Ø110мм с помощью гайки для протяжки труб при одновременной проходке скважины.
Также используется для выбивания из грунта труб с внутренним диаметром от 40мм до 120мм, протягивания труб, формирования в грунте асбоцементных и бетонных трубопроводов, бетонных и железобетонных свай, рыхления слежавшихся насыпных материалов, глубинного уплотнения насыпных и осадочных грунтов.
Пройденные пневмопробойником скважины используются для укладки в них кожухов и различного рода коммуникаций (кабельных, трубопроводных и.т.п.).
Особенно эффективно применение пневмопробойника при устройстве коммуникационных переходов под автомобильными и железными дорогами, на территориях действующих предприятий, в зонах зеленых насаждений и т.п.
Комплект поставки
Ударный узел.
Расширитель Ø200мм.
Ступенчатая насадка.
Шланг Ø25мм (40 м).
Инструменты и принадлежности.
Дополнительные опции
Стартовое устройство ИК 9214.00.000 – предназначено для запуска машины. Увеличивает точность прицеливания. Применимо для выполнения горизонтальных скважин при прокладке коммуникаций
Универсальное стартовое устройство 2015.00.000 – предназначено для запуска машины под углом от 0 до 90 градусов. Применимо для выполнения горизонтальных, наклонных и вертикальных скважин при прокладке коммуникаций, глубинном уплотнении грунтов и выполнения набивных свай. Данное устройство позволяет плавно регулировать угол наклона пневмопробойника.
Расширители - позволяют осуществлять пробивание скважин больших диаметров при вторичной проходке: Ø150мм, Ø160мм, Ø180мм, Ø200мм (не реверсивные).
Масленка – предназначена для подачи масла для смазывания трущихся частей пробойника. Присоединяется между машиной и компрессором и в процессе работы смазывает трущиеся детали машины. Необходима для подачи масла в ударный узел непосредственно во время работ.
Устройство для подтягивания труб ИП4603А.10.000 – применяется с машиной ИП4603АМ при затягивании полиэтиленовой трубы. Устанавливается на конце полиэтиленовой трубы и поджимает трубу к задней гайке машины, таким образом происходит затягивание трубы при одновременной проходке скважины.
